Manometri per pompe ad alta pressione: la guida di Hawk

Il manometro è uno degli accessori più semplici da guardare e più facili da sottovalutare: eppure è lo strumento che, in un impianto con pompa a pistoni ad alta pressione, dice in tempo reale se il sistema sta lavorando nelle condizioni corrette. Questa guida spiega a cosa serve un manometro per la pressione dell'acqua, quali sono le principali tipologie (a tubo di Bourdon, a membrana e in bagno di glicerina), come interpretare il fondo scala, quali materiali scegliere in funzione dell'ambiente e dove installare correttamente lo strumento sull'impianto. L'obiettivo è darti criteri chiari per rispondere a due domande pratiche: quale manometro è più adatto a misurare la pressione dell'acqua in una pompa ad alta pressione e come si sceglie un manometro per una pompa industriale.

A cosa serve un manometro sulla pompa

In una pompa ad alta pressione il manometro è lo strumento di controllo primario: mostra la pressione di esercizio effettiva e permette di verificare che la pompa e la valvola di regolazione stiano lavorando al valore previsto dal progetto. Una lettura stabile e coerente con i dati di targa indica un funzionamento corretto; oscillazioni anomale, cali improvvisi o picchi ripetuti sono spesso i primi segnali di problemi come usura delle guarnizioni, valvole difettose, aspirazione insufficiente o inizio di cavitazione.

Monitorare la pressione non è quindi solo una questione di prestazioni, ma anche di sicurezza e durata dell'impianto: lavorare oltre la pressione massima ammessa sollecita eccessivamente componenti e tenute, mentre un valore troppo basso segnala perdite di efficienza. Per questo la scelta dello strumento giusto, tipologia, fondo scala e materiali, incide direttamente sull'affidabilità di tutto il sistema.

Le tipologie di manometro

Non tutti i manometri sono uguali. Nelle applicazioni con pompe a pistoni si incontrano principalmente tre soluzioni, che si differenziano per principio di funzionamento e per il modo in cui reagiscono alle pulsazioni tipiche di questo tipo di pompa. La scelta dipende dalla pressione in gioco, dal fluido pompato e dall'ambiente di lavoro.

Manometro in glicerina o a secco: quando conviene l'uno o l'altro

La differenza più importante nella pratica quotidiana è quella tra manometro a secco e manometro in glicerina. Una pompa a pistoni genera per sua natura pulsazioni di pressione: su un manometro a secco l'indice tende a vibrare e "ballare", rendendo la lettura difficile e usurando più rapidamente il meccanismo. Il manometro in bagno di glicerina risolve entrambi i problemi, perché il liquido smorza le oscillazioni e mantiene l'indice stabile, proteggendo al tempo stesso gli organi interni dallo stress meccanico. Proprio per questo motivo noi di Hawk abbiamo in dotazione solamente manometri a glicerina, che aumenta la sicurezza e la qualità del prodotto.

Come regola generale, sulle pompe ad alta pressione con pulsazioni marcate, la quasi totalità delle pompe a pistoni, è preferibile un manometro riempito di glicerina. Il modello a secco resta un'opzione valida solo dove la pressione è stabile e priva di vibrazioni significative, condizione poco frequente in un impianto di pompaggio ad alta pressione.

Il fondo scala e la regola del 1,5×–2×

Il fondo scala è il valore massimo che il manometro è in grado di misurare. Sceglierlo correttamente è fondamentale sia per la precisione della lettura sia per la vita dello strumento. Un manometro lavora al meglio quando la pressione di esercizio cade all'incirca nella parte centrale della sua scala: se il fondo scala è troppo vicino alla pressione di lavoro lo strumento resta costantemente sollecitato al limite e si usura; se è troppo alto, la lettura risulta poco precisa perché l'ago si muove in una porzione ridotta del quadrante.

La regola pratica più diffusa è dimensionare il fondo scala tra 1,5 e 2 volte la pressione massima di esercizio della pompa. In questo modo la pressione normale di lavoro si colloca in una zona di lettura affidabile e resta margine per gestire eventuali picchi. Qualche esempio concreto:

• - Pompa con esercizio a circa 200 bar - fondo scala consigliato indicativamente tra 300 e 400 bar.
• - Pompa con esercizio a circa 350 bar - fondo scala consigliato indicativamente tra 500 e 700 bar.
• - Pompa con esercizio a circa 500 bar - fondo scala consigliato indicativamente tra 800 e 1000 bar.

Il manometro per la pressione dell'acqua di Hawk è disponibile con scale da 160 a 1600 bar: una gamma che copre praticamente ogni pressione di esercizio delle pompe a pistoni, permettendo di applicare la regola del 1,5×–2× su tutta la scala di potenza dell'impianto.

Materiali: quando serve l'acciaio inox e la versione ATEX

Il materiale del manometro va scelto in funzione del fluido e dell'ambiente. Nelle applicazioni con acqua pulita e in ambienti ordinari un manometro standard è sufficiente; nei contesti più impegnativi diventa determinante l'uso di componenti in acciaio inox. Per i settori alimentare e chimico, dove sono richieste resistenza alla corrosione, igiene e compatibilità con detergenti e agenti aggressivi, il riferimento è l'AISI 316, l'acciaio inossidabile più adatto a queste condizioni.

Negli impianti che operano in atmosfere potenzialmente esplosive è inoltre necessaria la conformità ATEX. Il manometro Hawk è disponibile anche in versione INOX-ATEX, quindi adatto ad ambienti complessi e potenzialmente esplosivi, oltre che alle applicazioni professionali più esigenti. Se stai selezionando i componenti per un impianto destinato al settore alimentare, la coerenza dei materiali tra pompa, valvole e strumentazione è un requisito da valutare fin dalla progettazione.

Dove installare il manometro sull'impianto

Il posizionamento del manometro è determinante per ottenere una misura affidabile della pressione di esercizio. Nelle pompe ad alta pressione, il punto di installazione consigliato è direttamente sulla pompa oppure nel tratto compreso tra la pompa e la valvola di regolazione della pressione. In questa posizione il manometro rileva la pressione effettivamente generata dalla pompa, prima che il fluido attraversi tubazioni, accessori o utenze che possono introdurre perdite di carico e alterare il valore misurato.

Installando il manometro più a valle dell'impianto, infatti, la pressione letta può risultare inferiore a quella realmente sviluppata dalla pompa, perché influenzata dalla presenza di valvole, filtri, tubazioni, ugelli o altri componenti. Per verificare le prestazioni della pompa, controllare che lavori entro i parametri di progetto e regolare correttamente la valvola di by-pass, è quindi fondamentale misurare la pressione nel punto in cui essa raggiunge il suo valore massimo, ovvero prima della valvola di regolazione.

In alcuni impianti può essere comunque utile installare ulteriori manometri in punti specifici, ad esempio sull'accumulatore per verificare la pressione di precarica oppure a valle della valvola per monitorare la pressione disponibile all'utenza. Tuttavia, il riferimento principale per la taratura e il controllo del corretto funzionamento della pompa rimane sempre il manometro installato tra la pompa e la valvola di regolazione.

In questo tratto dell'impianto sono inoltre presenti le pulsazioni tipiche delle pompe a pistoni: per questo motivo è consigliabile utilizzare un manometro in bagno di glicerina, che smorza le oscillazioni dell'indice, garantisce una lettura stabile e contribuisce a preservare il meccanismo interno nel tempo. La scelta del manometro va quindi coordinata con quella degli altri componenti della linea, a partire dalle valvole di regolazione della pressione

Il manometro Hawk per pompe ad alta pressione

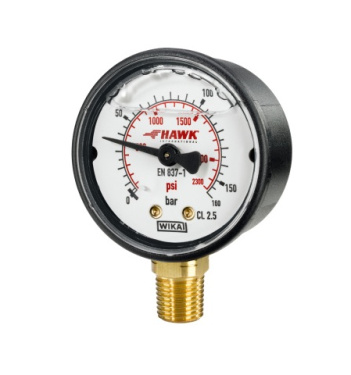

Il manometro per la pressione dell'acqua di Hawk è uno strumento affidabile e preciso per il monitoraggio della pressione delle pompe negli impianti ad alta pressione. È disponibile con attacco radiale o assiale e filettatura G 1/4 M o G 1/2 M, ed è progettato per resistere a pressioni fino a 1600 bar (23206 PSI). Le scale disponibili, da 160 a 1600 bar, coprono un ampio range di utilizzo e si adattano a molteplici esigenze operative. La disponibilità di versioni INOX-ATEX lo rende adatto anche ad ambienti complessi e potenzialmente esplosivi, mentre la qualità costruttiva ne garantisce accuratezza e resistenza nelle applicazioni professionali più impegnative.

Quale manometro scegliere, in sintesi

Per misurare la pressione dell'acqua in una pompa ad alta pressione il manometro più adatto è, nella grande maggioranza dei casi, un manometro in bagno di glicerina, con fondo scala pari a circa 1,5–2 volte la pressione massima di esercizio della pompa e con materiali coerenti con l'ambiente di lavoro, acciaio inox e, dove serve, versione ATEX per il settore alimentare, chimico o per le atmosfere potenzialmente esplosive. Scegliere un manometro per una pompa industriale significa quindi partire dalla pressione di esercizio per definire la scala corretta, valutare le pulsazioni per orientarsi verso la glicerina e verificare fluido e ambiente per definire i materiali. Puoi confrontare le caratteristiche e le opzioni di scala, attacco e filettatura direttamente sulla pagina del manometro Hawk.
